С каждым годом содержание личного автотранспорта в городе становится все дороже. Из-за этого многие горожане на летний период предпочитают переходить на велосипед. Как средство для поездок на работу или длительных прогулок в сельской местности этот транспорт подходит идеально.

электровелосипед своими рукамиК сожалению, условия инфраструктуры наших городов и прочих населенных пунктов далеки от идеала: зачастую нет не только банальных дорожек для велосипедов, но даже отсутствуют приличные дороги общего пользования. А потому при желании использовать двухколесного друга для путешествий на работу и не только нередко приходится сталкиваться с тем, что к началу рабочего дня вы прибываете уставшим и взмыленным.

Как ни странно, но можно довольно-таки значительно облегчить условия своих поездок, поставив на свою технику мощный и компактный самодельные электровелосипед аккумуляторы электрический двигатель. Сегодня мы будем конструировать электровелосипед своими руками. При наличии соответствующего оборудования и времени сделать это более чем реально.

Немного истории

Если вы помните, то в недавнем прошлом сложно было представить себе достаточно компактный и легкий аккумулятор, который бы мог обеспечить движение чего-то тяжелее детского игрушечного автомобильчика в пределах сотни метров.

Подвижки в этом направлении начались только лишь после повсеместного внедрения Ni-MH (никель-металл-гидридных батарей), в которых в роли электролита использовался гидроксид калия.

Оказалось, что такие аккумуляторы способны накапливать во много раз больше энергии, нежели стандартные кислотные элементы, да и срок их службы намного больше. Кроме того, при совершенствовании производственной технологии быстро выяснилось, что их себестоимость не так уж и высока.

как сделать электровелосипедПримерно в то же время многих «самоделкиных» и начала посещать мысль о том, как бы им сделать электровелосипед своими руками. И тут свершилось чудо: вездесущие китайцы начали в промышленных масштабах производить не только батареи, но и все прочие детали и механизмы, при помощи которых можно быстро превратить обычный велосипед в эдакий электрический «метеор».

Комплектующие и их стоимость

Разумеется, в первую очередь нам потребуется двигатель, который в зарубежных магазинах можно купить примерно за две тысячи рублей. Далее вам придется приобретать его контроллер, стоимость которого составляет приблизительно тысячу рублей.

Не забывайте о блоке аккумуляторных батарей (тоже около пары тысяч), а также о серво-тестере и качественном зарядном устройстве. Вместе они «вытянут» опять-таки на пару тысяч рублей. Что касается аккумулятора, то лучше покупать изделие на 5000 мАч минимум.

Кроме того, остаются всякие мелочи вроде силовых проводов, коннекторов и ваттметра, купить которые можно в любом магазине для электриков. Цена их варьируется в зависимости от производителя, так что привести здесь какие-то конкретные цифры сложно.

Другие комплектующие

Но расслабляться пока что рано! Перед тем как сделать электровелосипед, следует прикупить четыре шкива от генератора ВАЗа 2108, а также пару генераторных ремней от него же.

мотор для электровелосипеда В магазине для велосипедистов предстоит раздобыть фривил, пару втулок и максимально качественную цепь. Не забывайте про переключатель передач и звёздочку 52T. Кроме прочего, потребуется алмазный диск для УШМ, винты, гайки и хомуты, которые лучше закупить с некоторым запасом.

Таким образом, на все уйдет не меньше 12-13 тысяч рублей. Если есть такая возможность, лучше приобретать наиболее качественные комплектующие, но в этом случае стоимость проекта может значительно возрасти.

Механика

Начинаем делать электровелосипед своими руками с его механической составляющей. Не стоит и говорить о том, что вся работа должна быть выполнена максимально качественно, так как от этого зависит ваша собственная безопасность.

Предположим, что ваша машина будет оснащена традиционным задним приводом. Чтобы обеспечить должное крутящее усилие, нам как раз-таки и пригодится звездочка 52T. Чтобы прикрепить ее к втулке, вам потребуется алмазный диск от УШМ диаметром 15 см.

Отверстие под втулку растачиваем сверлом и напильником, полагаясь на собственные силы. Закрепить всю эту конструкцию можно, воспользовавшись стандартными «барашками» подходящего размера. Разумеется, стоит подумать над балансировкой, иначе на скорости вас ждут чрезвычайно острые ощущения.

 электровелосипед своими руками из шуруповертаКстати, вы не задавались вопросом о том, а для чего мы купили фривил? Отвечаем: это один из важнейших элементов конструкции, так как он предотвращает передачу крутящего момента с колеса на двигатель, что может привести к неприятным последствиям.

Учтите, что стандартные цепи (у вас ведь обычный дорожник?) на него не садятся, так что зубья придется слегка обточить. Чтобы закрепить его к передаточной втулке диаметром 10 мм, придется купить в веломагазине переходник или же отправляться на поиски нормального токаря. Кстати, без него электровелосипед своими руками будет сделать в принципе непросто.

Стандартный переключатель скоростей используем для создания нужного натяжения цепи, идущей от фривила до ведомой звездочки. Максимально усильте конструкцию, так как от ее прочности зависит удачность поездки.

Важно! Крутящий момент с двигателя должен передаваться поэтапно во избежание деформации и разрушения звездочки, которая в обычном велосипеде попросту не рассчитана на такие нагрузки. Как раз для этого и применяют те шкивы и генераторные ремни от ВАЗ 2108, которые мы покупали ранее.

Немного о раме

как сделать электровелосипед своими руками

Мы не случайно упоминали, что в свете рассматриваемой нами конструкции предпочтительнее использовать обычные дорожные модели велосипедов. Так как мощность двигателя может быть весьма приличной, настоятельно не рекомендуем применять карбоновые и алюминиевые рамы. Лучше всего подойдет обычная сталь, широко применяемая при изготовлении «ашанбайков».

Электрика и электроника

Разобравшись с механической частью, переходим к «сердцу» нашего двухколесного друга. Рассмотрим, как крепить мотор для электровелосипеда и прочие важные детали.

Начнем с контроллера. Крепить его лучше к раме, причем в этом участке желательно немного соскрести краску и подложить алюминиевую пластинку, намазанную термопастой. Это позволит не думать о его охлаждении, что весьма актуально во время летних покатушек.

Заботимся о безопасности!

Серво-тестер следует перевести в ручной режим: он пригодится для задания оптимальной мощности двигателя. Чтобы его запитать, рекомендуется использовать микросхему L7805. Чтобы велосипед в случае необходимости выдавал всю возможную мощность, рекомендуем где-то на руле (в удобном и легкодостижимом месте) расположить простейший геркон.

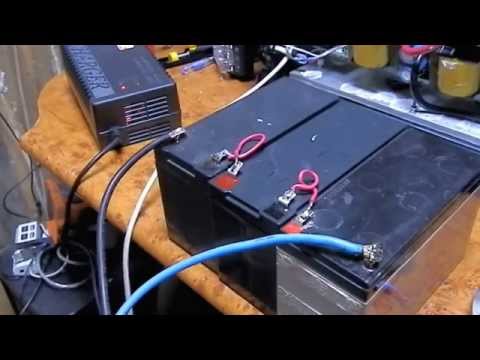

аккумуляторы для электровелосипедовЧтобы в таких случаях не было резких рывков, которые чреваты срывом зубьев на звездочке, рекомендуем на вход серво-тестера поставить делитель напряжения на паре резисторов, сопряженный с конденсатором на 100 мкФ (в идеале). Так вы сможете обеспечить плавное нарастание оборотов в течение примерно 0,5-0,7 сек.

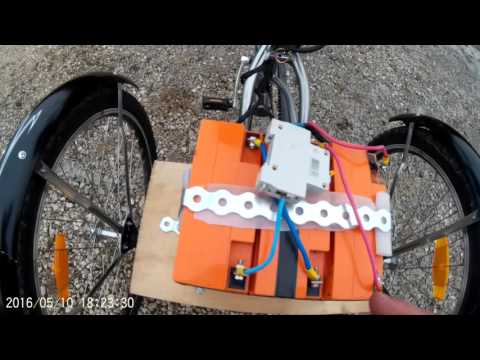

Ваттметр лучше всего ставить на крестовину руля, что позволит оперативно отслеживать расход электроэнергии, загодя вносить изменения в свой маршрут. Сами же аккумуляторы для электровелосипедов оптимально будет возить в подседельных сумках. Так вы сможете в кратчайшие сроки поменять их на более свежие, да и доступ при необходимости ремонта будет сильно упрощен.

Не забывайте о том, что ваше транспортное средство может разгоняться до приличной скорости. Исходя из этого, обязательно предусмотрите хотя бы простейший звуковой сигнал, который загодя будет предупреждать других участников дорожного движения о вашем приближении.

Не делайте так!

На просторах интернета можно встретить утверждение о том, что электровелосипед своими руками из шуруповерта избавит вас от приобретения всех вышеперечисленных комплектующих. Это не так.

как собрать электровелосипед своими рукамиДавайте посмотрим: даже шуруповерт на 600 Вт без интенсивной помощи педалей заберется не на каждую горку, а уж если смотреть на износ его механизма… Кроме того, подходящий по прочности механизм будет стоить очень и очень недешево, даже если не принимать во внимание стоимость фирменных аккумуляторов.

Словом, уж лучше потратить деньги на что-то более полезное.

Некоторые замечания по эксплуатации

Перед тем как сделать электровелосипед своими руками, лучше всего отложить побольше денег на мощные батареи. В самом начале статьи мы говорили об аккумуляторе на 5000 мАч. Его хватит примерно на 8-10 километров пути, при условии редких ускорений до 40 км/ч. Средняя скорость движения при этом должна составлять порядка 18 км/ч, что вполне прилично и хватает для комфортного передвижения по городу.

Вот как собрать электровелосипед своими руками!
